微机控制型通信电源屏ZQ-GZTW-2

一、适用范围

微机控制型通信电源屏ZQ-GZTW-2是专为不同容量用户设计的通信电源。系统配置由监控模块，通信电源模块，交直流监控模块，绝缘监控模块，电池巡检模块，开关量监测模块，配电单元，蓄电池，柜台组成，具有操作简单，智能管理，有效节能等特点。

适用于电力，通信，交通，化工，治金，军事，医疗，厂矿，建筑及消防等领域及用于终端，可作为高压开关，继电保护，自动装置的操作电源和控制电源。

二、系统特点

1.两路交流输入自动切换，确保系统正常运行

2.输入电压范围宽，电网适用性强

3.采用ZQ-JK02T监控，液晶显示屏，中文菜单，界面友好丰富，按键操作简单方便

4.具有周全的系统设置，运行信息查询及各项告警等功能

5.智能化的蓄电池充放电管理，完善可靠的温度补偿功能

6.整流模块采用带电热插拔，日常维护方便快捷

7.高精度动态均流，可自主，主控或受控运行

8.可扩展蓄电池检测单2组110节，绝缘检测240路，开关量检测160路，可兼容通信电源模块，直流变换模块

9.系统采用多级密码权限管理，限制未授权人员的操作，确保系统安全可靠运行

10.内置RS232，RS485两种通讯接口，可通过后台监控和原创监控对系统实施遥测，遥控，遥信，遥调，四遥功能，实现无人值守

11.支持RTU，CDT，MODBUS三种通讯规约。

重要提示：

1.可根据用户需求增加信号装置，实现事故信号机预告信号高进功能

2.配置的不同功能会有所区别，具体详见系统选配的模块功能说明

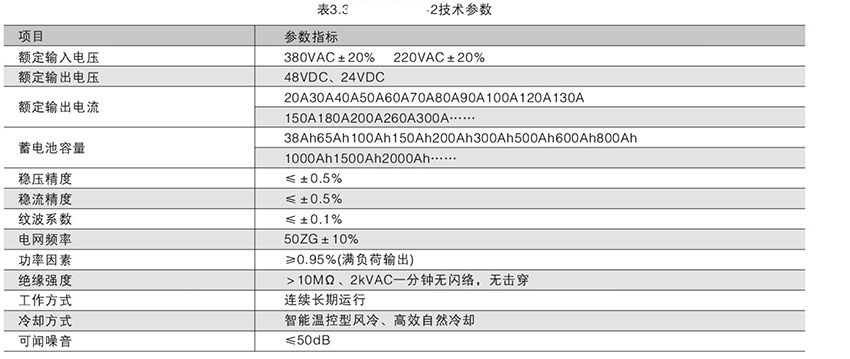

三、技术参数

四、使用环境

海拔高度：不超过2000m

环境温度：-10°C~+40°C

相对湿度：≤90°（25°C）

地震烈度：不超过8度

设备限在室内工作，且通风良好

室内应无腐蚀金属和破坏绝缘的有害气体

安装垂直倾斜度，不超过5°

微控制器抗噪声，1000V1Us脉冲1分钟

无强电磁场干扰与剧烈震动

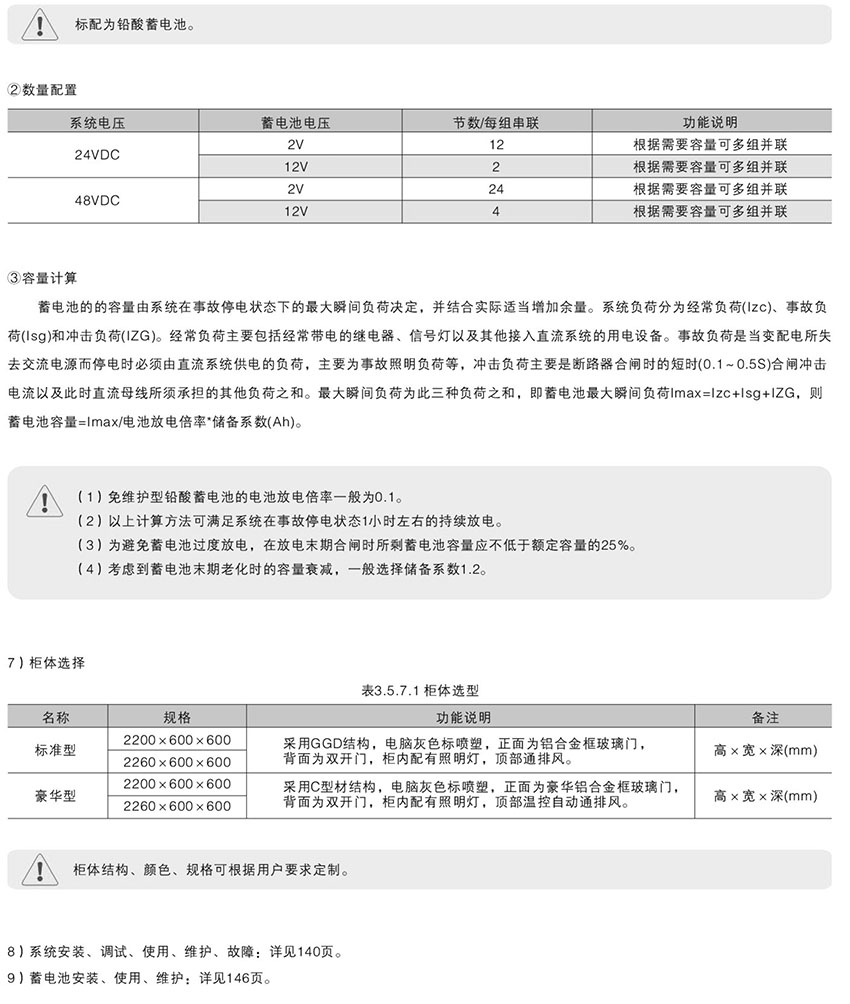

五、配置原则

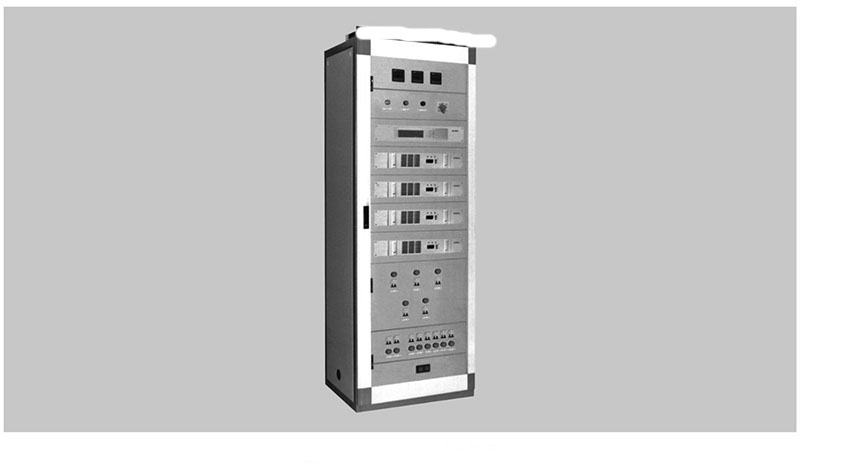

六、外观结构

七、外形尺寸

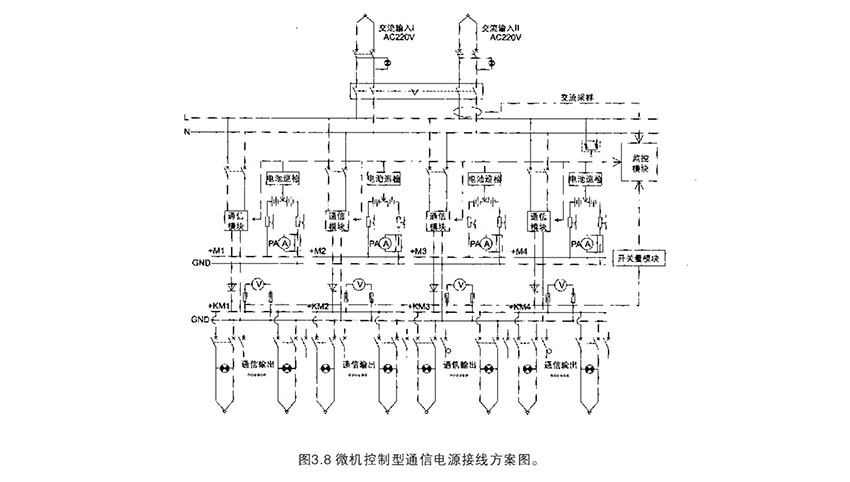

八、接线方案
