微机控制型直流电源屏ZQ-GZDW-2/3/4

一、适用范围

微机控制型直流电源屏ZQ-GZDW-2/3/4三种规格是专为各种不同容量用户设计的直流电源。系统配置由监控模块，整流模块，交直流监控模块，绝缘监控模块，电池巡检模块，开关量监测模块，降压模块，配电单元，蓄电池，柜台组成，具有操作简单，智能管理，有效节能等特点。

适用于电力，通信，交通，化工，治金，军事，医疗，厂矿，建筑及消防等领域及用于终端，可作为高压开关，继电保护，自动装置的操作电源和控制电源。

二、系统特点

ZQ-GZDW-2：

1.两路交流输入自动切换，确保系统正常运行

2.输入电压范围宽，电网适用性强

3.采用ZQ-JK02B监控，液晶显示屏，中文菜单，界面友好丰富，按键操作简单方便

4.具有周全的系统设置，运行信息查询及各项告警等功能

5.智能化的蓄电池充放电管理，完善可靠的温度补偿功能

6.可扩展电池检测单组110节，绝缘检测30路，开关量检测32路

7.系统采用多级密码权限管理，限制未授权人员的操作，确保系统安全可靠运行

8.内置RS232，RS485两种通讯接口，可通过后台监控和原创监控对系统实施遥测，遥控，遥信，遥调，四遥功能，实现无人值守

8.支持RTU，CDT，MODBUS三种通讯规约。

ZQ-GZDW-3：

1.两路交流输入自动切换，确保系统正常运行

2.输入电压范围宽，电网适用性强

3.采用ZQ-JK03监控，5.7寸触摸显屏，中文显示，人机界面友好，触摸屏点触式操作

4.具有周全的系统设置，云心信息查询及各项告警等功能

5.智能化的蓄电池充放电管理，完善可靠的温度补偿功能

6.整流模块采用带电热插拔，日常维护方便快捷

7.可扩展蓄电池检测单2组110节，绝缘检测240路，开关量检测160路，可兼容通信电源模块，逆变电源模块，直流变换模块

8.系统采用多级密码权限管理，限制未授权人员的操作，确保系统安全可靠运行

9.内置RS232，RS485两种通讯接口，可通过后台监控和原创监控对系统实施遥测，遥控，遥信，遥调，四遥功能，实现无人值守

10.支持RTU，CDT，MODBUS三种通讯规约。

ZQ-GZDW-4：

1.两路交流输入自动切换，确保系统正常运行

2.输入电压范围宽，电网适用性强

3.采用ZQ-JK04/JK05T监控，全新的组态软件，彩色7寸（10.4寸）液晶显示屏，触摸屏点触式操作，32位真彩显示，刷新速度快，操作直观，人性化设计，可长期工作在长亮状态，完善的真人语音报警系统

4.具有周全的系统设置，云心信息查询及各项告警等功能

5.智能化的蓄电池充放电管理，完善可靠的温度补偿功能

6.整流模块采用带电热插拔，日常维护方便快捷

7.可扩展整流模块最多26台，可扩展交直流检测2个单元，绝缘检测240路，蓄电池检测2组110节，开关量检测160路，可兼容逆变电源模块，直流变换模块

8.32M超大存储空间，系统内置USB接口，具备多重打印输出系统

9.系统采用多级密码权限管理，限制未授权人员的操作，确保系统安全可靠运行

10.内置RS232，RS485两种通讯接口，可通过后台监控和原创监控对系统实施遥测，遥控，遥信，遥调，四遥功能，实现无人值守

11.支持RTU，CDT，MODBUS三种通讯规约选择。

12.可根据用户需求，定制系统使用功能与现实图文，增设GPS短信报警功能。

重要提示：

1.可根据用户需求增加信号装置，实现事故信号机预告信号高进功能

2.配置的不同功能会有所区别，具体详见系统选配的模块功能说明

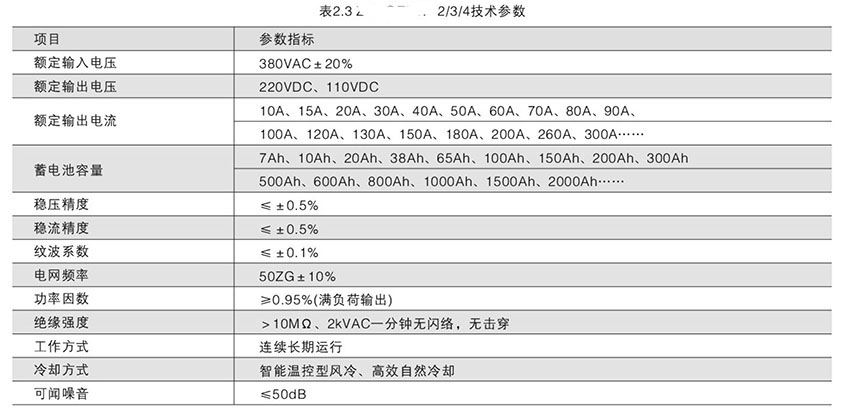

三、技术参数

四、使用环境

海拔高度：不超过2000m

环境温度：-10°C~+40°C

相对湿度：≤90°（25°C）

地震烈度：不超过8度

设备限在室内工作，且通风良好

室内应无腐蚀金属和破坏绝缘的有害气体

安装垂直倾斜度，不超过5°

微控制器抗噪声，1000V1Us脉冲1分钟

无强电磁场干扰与剧烈震动

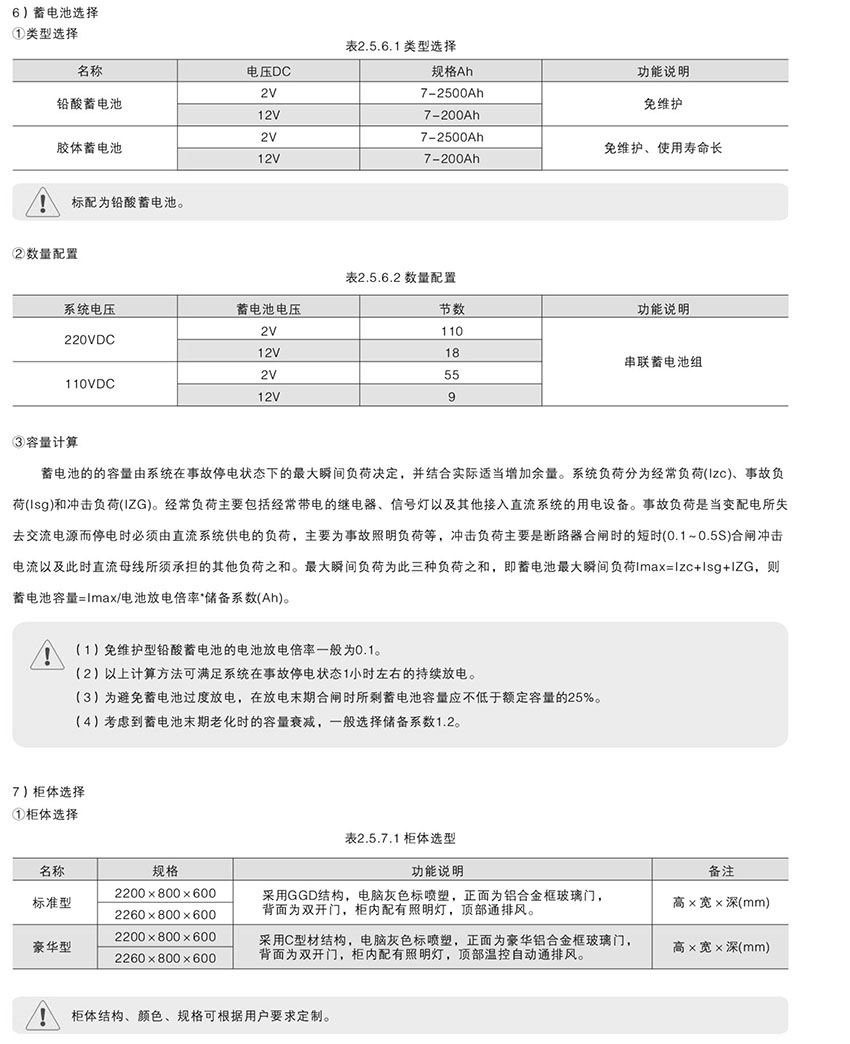

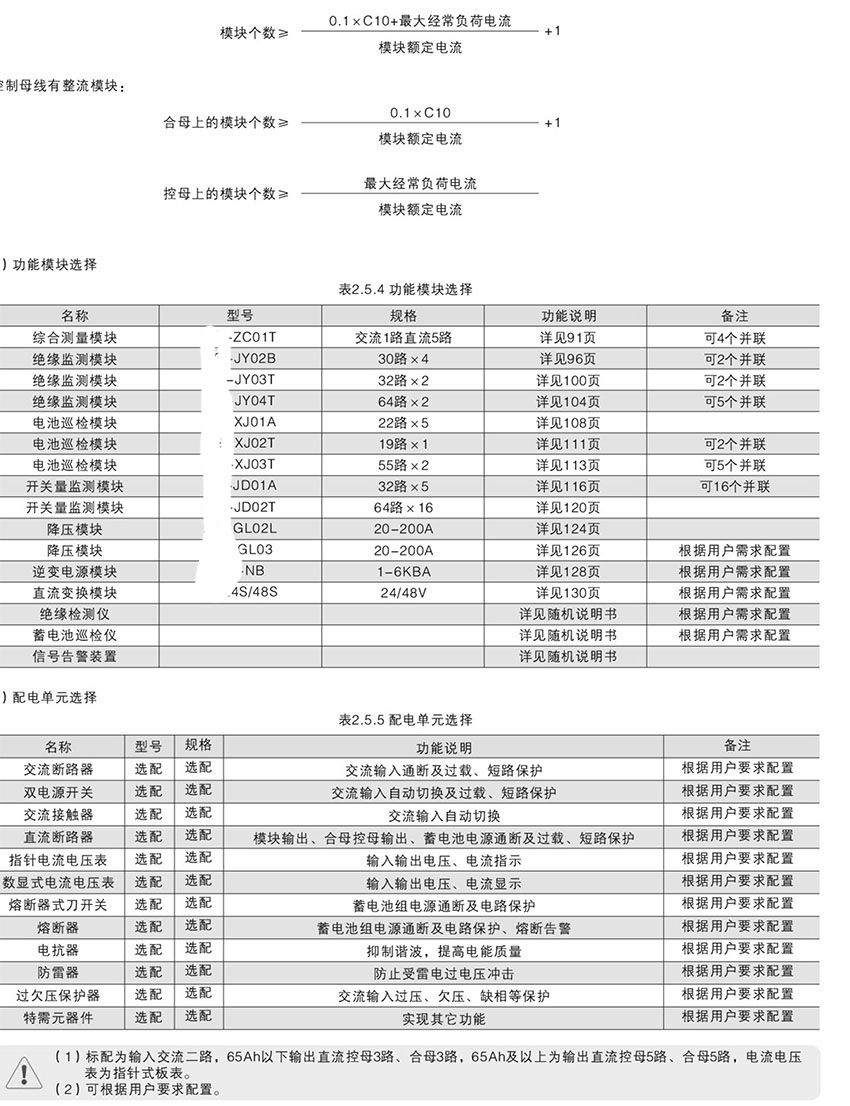

五、配置原则

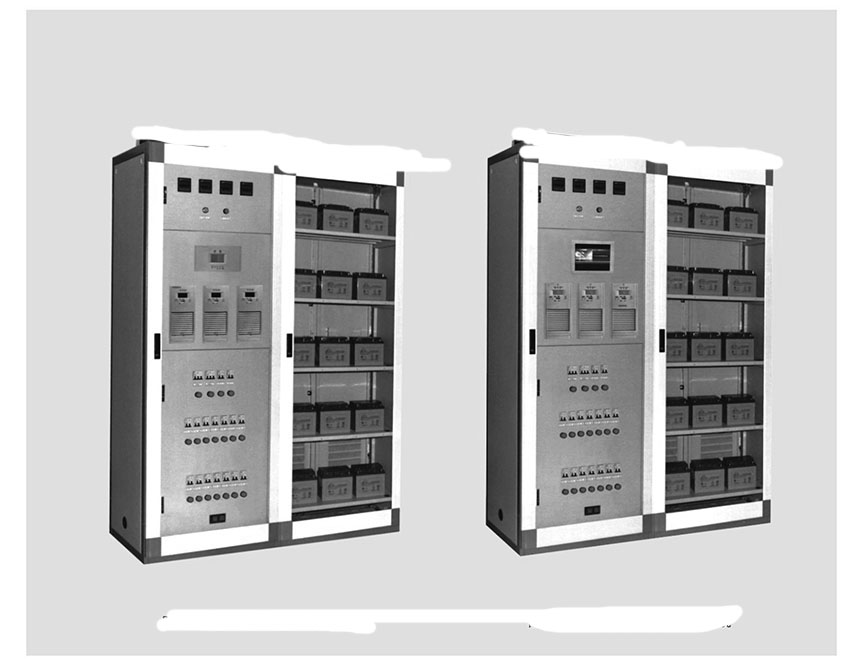

六、外观结构

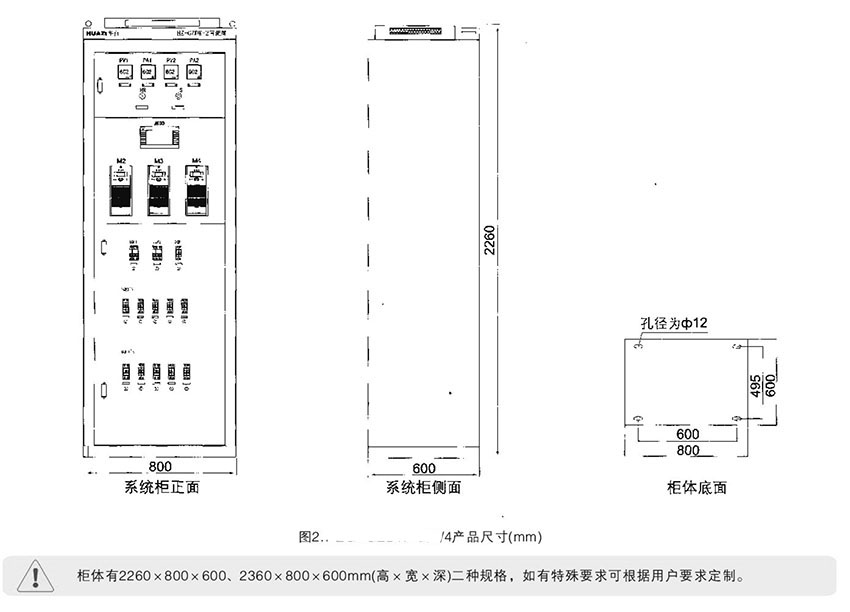

七、外形尺寸

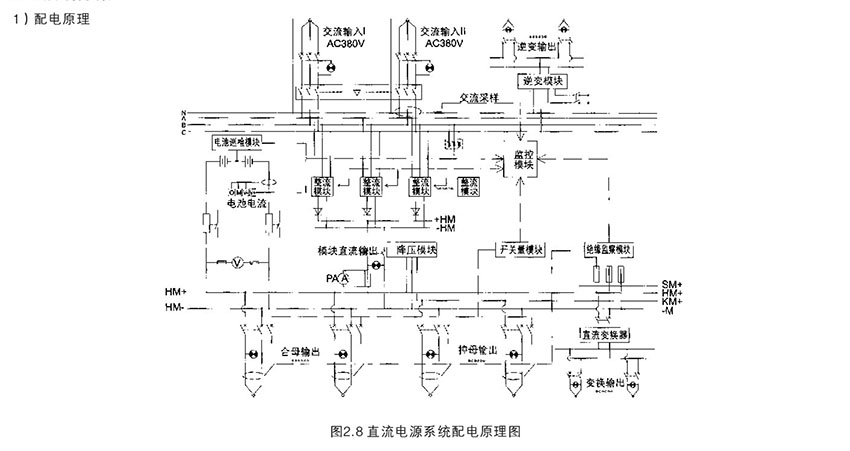

八、接线图
