一、防火门监控系统简介

防火门监控系统是依据国家标准GB294-2012《防火门监控器》研制开发的，该系统由防火门状态监控器，电源总线，通讯总线，通讯总线和其连接的防火门门磁开关，防火门电动闭门器等设备组成。

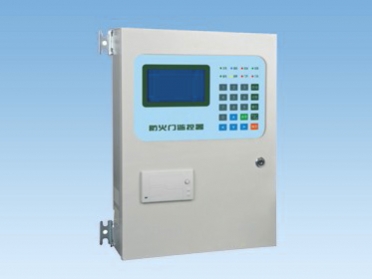

防火门监控器：用于显示控制防火门打开，关闭状态的控制装置

防火门电动闭门器：能够在收到指令后将处于打开状态的防火门关闭，并将状态信息反馈至防火门监控器的电动装置。

防火门电磁释放器：使常开防火门保持打开状态，在收到指令后释放防火门使其关闭，并将本身的状态信息反馈至监控器的电动装置。

防火门门磁开关：用于监视防火门的开闭状态，并能将其状态信息反馈至防火门监控器的装置。

防火门故障状态：防火门处于非正常打开的状态或非正常关闭状态。

二、防火门监控系统应用领域

现代大体量建筑，公共聚集场所建筑和一类高层建筑

电信楼，财贸金融楼，大型办公室，展览馆，高级酒店

商场，体育馆，礼堂，影剧院，大型医院，学校，地跌设施，火车站，汽车站，隧道，大型企业厂房等建筑。

三、防火门监控系统设计

1、防火门监控系统设计的必要性

为了防止火灾在建筑物中蔓延扩大，需要采取必要的防火分隔措施，防火门和防火卷帘等防火隔物能在一定时间内满足耐火稳定性，完成性和隔热性要求，把建筑物的空间分隔成若干个防火分区，使每个防火分区一旦发生火灾时，能够在一定的时间内不至于向外蔓延扩大，以此来有效地控制火势，为扑救火灾创造良好的条件。虽然防火门，防护卷帘在建筑工程消防设计中被广泛采用，但在消防实践中因设计不合理，选型不当，安装不规范，存在常开式防火门被常闭式替代，防火门被防护卷帘替代，特别是在一些高层建筑，大型公共聚集场所使用防火门时与场所的经营性质经常发生矛盾，以上诸多问题导致防火门不能有效的发挥作用。因此在新颁布的《火灾自动报警系统设计规范》GB50116-2013中做出对防火门进行有效监控的规定。

各类防火门处于故障状态的火灾案例屡见不鲜，各地消防部门在日常的防火检查中发现各类防火门形同虚设的情况也比比皆是，无数经验和教训都证明，确保人员疏散并能给疏散人员创造足够多的逃生时间，重要的必要条件之一就是防火门能否起到作用，而防火门监控系统就保证防火门24小时实时处于正常状态的基础。

2、防火门监控系统设计依据

中华人民共和国国家标准GB50116-2013《火灾自动报警系统设计规范》

中华人民共和国国家标准GB50016-2014《建筑设计防火规范》

中华人民共和国国家标准GB25506-2010《消防控制室通用技术要求》

中华人民共和国国家标准GB29364-2012《防火门监控器》

贯彻实施GB50116-2013《火灾自动报警系统设计规范》和GB29364-2012《防火门监控器》等国家标准，推广应用防火门监控系统，符合国发（2014）46号《国务院关于加强和改进消防工作的意见》，以及公安部消防局“推进大城市制定更加严格的消防安全标准”，执行更加严格的消防安全标准的精神，它不仅为了公安消防部门的执法监督和设计施工单位的实际应用提供了技术依据，更为率先实现有效降低防火门故障状态发生率，保障人员安全疏散和减少火灾损失起到积极作用。

四、ZGFH防火门监控系统设计应用

1、设计目的

ZGFH系列防火门监控系统故障报警后，及时排除现场防火门故障状态隐患，从而有效杜绝防火门发生故障状态而引发的防火门在火灾时不能防火，隔烟，抑制火灾蔓延，保护人员疏散的重大安全隐患，确保防火门处于稳定可靠的工作状态。

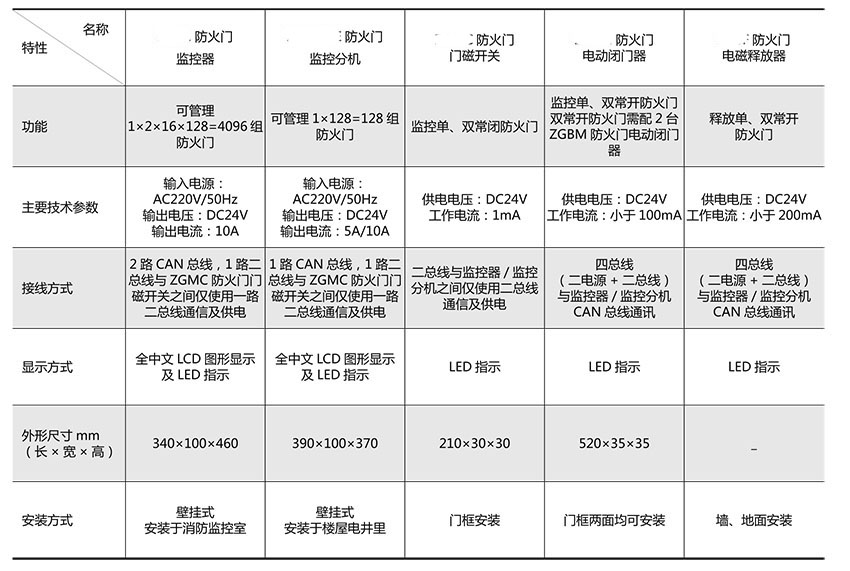

2、设计选型

3、安装应用

ZGFH系统防火门监控系统是监控防火门开启，关闭及估值状态信号的，在施工中无法脱离防火门的施工安装，此系统具有相当的独立性，但又与防火门的安装密不可分。依据这个特点，防火门终端执行机构归入防火门整体施工安装比较便于协调配合，以不破坏防火门的结构及完整性为原则，不影响防火门自身功能的使用。终端执行机构部件的安装应在设计中名曲提出要要求，施工图会审完毕后，由防火门安装单位考虑终端执行机构的尺寸，在防火门适当位置固定终端执行机构，不改动防火门结构，美观方便，防火门监控器，监控分机及总线敷设等报价控制部分应由总包等施工单位完成。

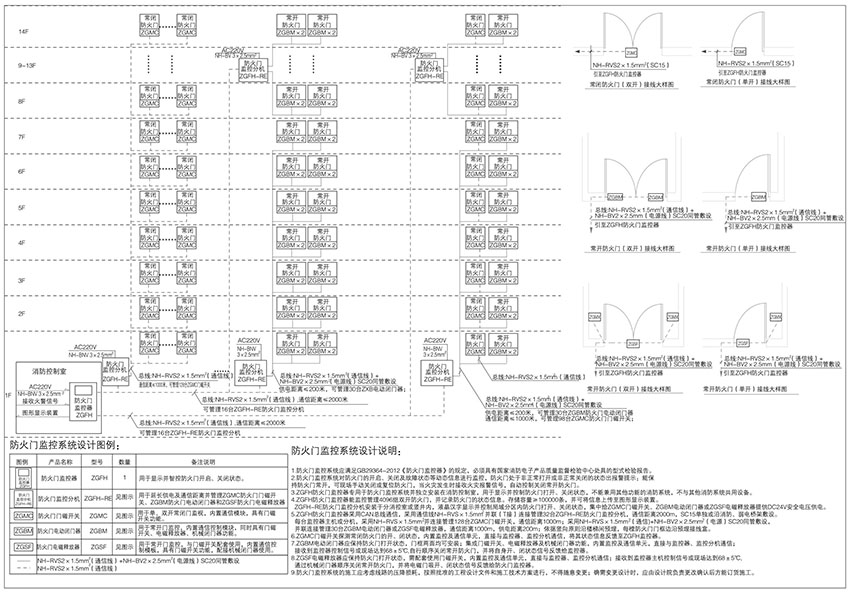

4、系统图

五、ZGFH系列防火门监控系统施工与安装

1、系统施工

系统的施工：应按照批准的工程设计文件和施工技术方案进行，不得随意变更。确需变更设计时，应由原设计单位负责更改并经图审机构审核批准。

系统布线：

a.应符合现在国家标准GB50166《火灾自动报警系统施工与验收规范》的要求

b.系统总线敷设后，应对每条回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ

c.同一工程中的导线，应根据不同用途选择不同颜色加以区分，相同用途的导线颜色应一致，电源线正极为红色，负极为蓝色或黑色

d.系统总线采用通信先NHRVS-2x1.5mm²穿SC15敷设，或通信线NHRVS-2*1.5mm²+电源线NHBV-2x2.5mm²，穿SC20铜管敷设。

2、监控器及区域分机安装

a.监控器及区域分机壁挂安装时，其底边地面高度宜为1.3m~1.5m，其靠近门轴的侧面距离不应小于0.5m，正面操作距离不应小于1.2m

b.落地安装时其底边宜高出地面0.1~0.2m。

c.引入监控器及区域分机的电缆或导线，电缆芯线和所配导线的端部均应表明编号，并与图纸一致，字迹清晰不易褪色。

d.监控器安装在消防控制室，区域分机安装在强电竖井内。

3、终端执行机构的安装

a.终端执行机构输出的连接线，应使用截面积不小于1.0mm²的铜芯导线，并用留有不小于150mm的余量，其端部均应标明编号，并与图纸一致，字迹清晰不易褪色。

b.所有终端执行机构由防火门安装单位考虑终端执行机构的尺寸，并安装与防火门上

终端执行机构的安装不应破坏防火门的结构及完整性。

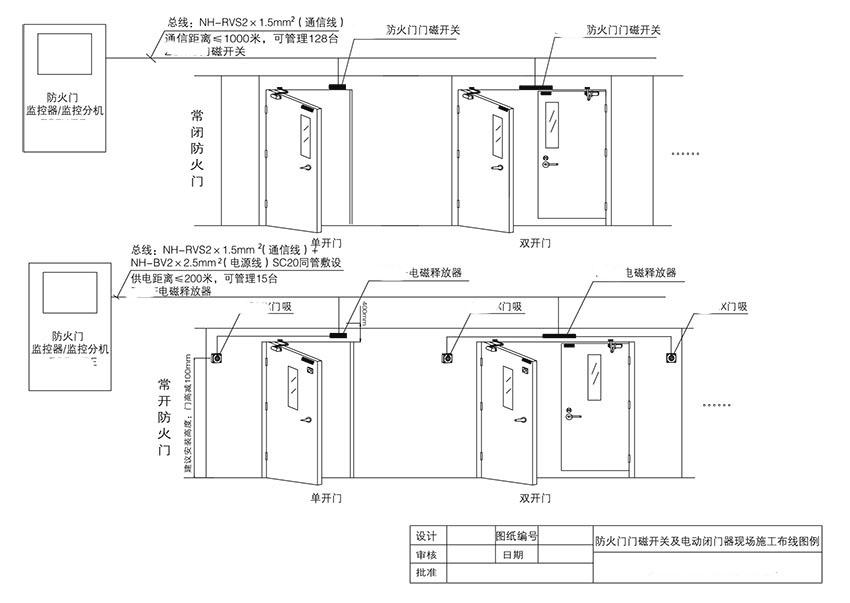

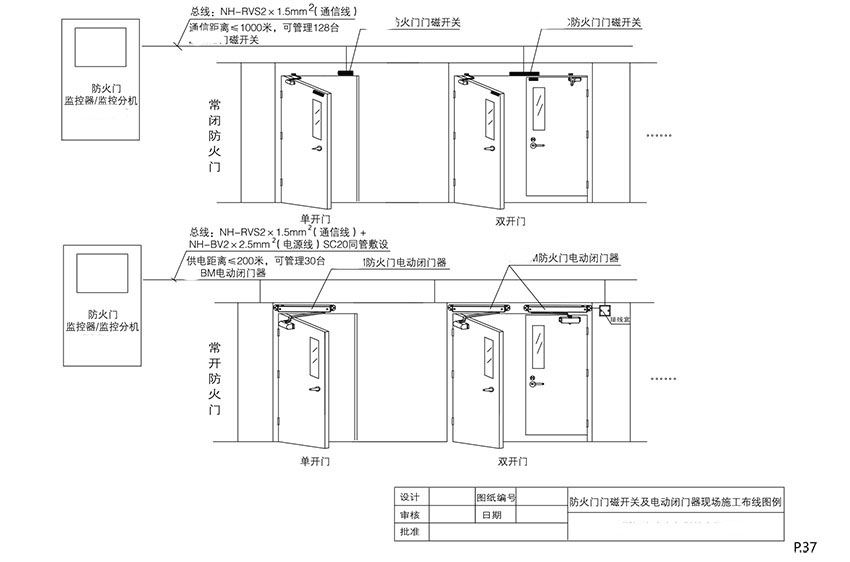

4、现场施工布线图

六、ZGFH系列防火门监控系统调试

1、系统调试指导

应由建设（监理）单位组织，施工单位具体实施，在施工安装结束并致力验收合格后进行，系统调试负责人必须由本公司专业技术人员担任。

2、系统调试前应具备的技术文件

系统图，平面图

设备安装技术文件

变更设计部分的实际施工图，变更设计的证明文件

施工过程检查记录，调试记录

设备的使用说明，产品检验报告，合格证及相关材料。

3、系统调试前准备工作

对设备的规格，型号，数量，备用备件等按设计要求查验

对于系统线路出现错线，开路，虚焊，短路，绝缘电阻小于20MΩ等问题，应采取相应的处理措施。

4、系统调试运行

应先分别对防火门终端执行机构和监视器，监控分机等逐个进行通电检查，确定无故障报价，自检通过后方可进行系统调试。

将所有经过调试合格的各项设备系统设计链接组成完整的防火门监控系统，观察并记录所有监控防火门的实时开启，关闭工作状态信息。

系统在调试完成后，开始系统的试运行。
