消防设备电源监控系统

一、消防设备电源监控系统简介

消防设备电源监控系统是依据国家标准《消防设备电源监控系统》研制开发的，该系统由消防设备电源状态监控器，电源总线，通讯总线和其连接的电流信号传感器，电压信号传感器，电流/电压信号传感器，中级模块箱等设备组成，通过传感器对消防设备的主电源和备用电源进行实时监测，从而判断电源设备是否有过压，欠压，过流，短路以及缺相等故障。当故障发生时能快速在监控器上显示并记录故障的部位，类型和时间，并发出声光报警信号，从而有效保证了火灾发生时消防联动系统的可靠性。

随着社会的快速发展，现代大体量建筑，公众集聚场所建筑和一类高层建筑越来越多，其消防控制中心控制着自动报警系统，自动喷洒系统，消防事故广播系统，防排烟系统，气体灭火系统，消防栓系统，应急照明系统等多个消防阿那群系统的操作，是建筑消防安全的关键，而消防控制室的火灾报警系统以及相关的消防联动设备能否正常工作，又取决于消防设备电源的工作状态。因此，在火灾情况下，如果消防设备电源不能可靠稳定地工作，投入大量资金的消防设施可能形同虚设。近年来，因消防设备电源失控造成消防设备失灵，致使火灾蔓延的事故也一直屡见不鲜。

二、消防设备电源监控系统应用领域

现代大体量建筑，公共集聚场所建筑和一类高层建筑

商场，体育馆，礼堂，影剧院，大型医院，消防部门在日常的防火检查中发现学校

电信楼，财贸金融楼，大型办公楼，展览馆，高级酒店

地铁设施，火车站，汽车站，隧道，大型企业厂房等建筑

金融系统设备（证券交易大屏，监控装置，金融机具，金库）

喷淋泵，卷帘门等消防设备

高层建筑的电梯，水泵，风机等。

消防设备电源监控系统设计

三、消防设备电源监控系统设计的必要性

近年来火灾发生时，各类消防设备不能正常运转的火灾案件屡见不鲜，各地消防部门在日常的防火检查中发现消防设备形同虚设的情况也比比皆是，无数经验和教学都证明火灾报警是否及时准确和初期火灾的【扑救成功与否，重要的必备条件之一就是消防设备能否起到作用，而消防设备电源就是保证消防设备工作的基础。

建筑物的消防安全很大程度上取决于消防设备的好坏，而消防设备是否工作又取决于供电电源的工作状态。因为消防设备电源不工作，导致消防水泵不启动，致使火场缺水，不能扑救火灾，防火分区的防火卷帘和防火门无法到位，无法控制火灾蔓延，排烟风机不启动无法排烟，防烟楼梯间不能防烟，消防电梯不能工作，疏散指示和应急照明不能辅助疏散，使火场的安全疏散工作无法进行，造成严重的灾难性后果。如果没有可靠的消防设备电源，投入大量资金的建筑消防实施在火灾中形同虚设，因此必须重视消防设备的电能连续供给问题。

ZGN-600系列消防电源监控系统可有效降低消防设备电源供电的故障发生率，确保消防设备的正常工作，从而为在火灾情况下消防设备的运行，人员的疏散和营救提供有力的技术保障，对有效保障生命和财产安全起到积极作用。

消防设备电源监控系统设计

四、消防设备电源监控系统设计依据

中华人民共和国国家标准GB50116-2013《火灾自动报警系统设计规范》

中华人民共和国国家标准GB50116-2014《建筑设计防火规范》

中华人民共和国国家标准GB25506-2010《消防控制室通用技术要求》

中华人民共和国国家标准GB28184-2011《消防设备电源监控系统》

中华人民共和国国家标准GB50266-201X《火灾自动报警系统施工及验收规范》

贯彻实施GB25506-2010《消防控制室通用技术要求和GB28184-2011《消防电源监控系统》等国家标准，推广应用消防设备电源监控系统，符合国家（2017）46号《国务院关于加强和改进消防工作的意见》，以及公安部消防局，推进大城市制定更加严格的消防安全标准，执行更加严格的消防安全标准的精神。它不仅为公安消防部分的执法监督和设计施工单位的实际应用提供了技术依据，更为率先实现有降低消防设备故障发生率和建筑火灾隐患，保障人民生命和国家财产起到积极的作用。

五、ZGN-600系列消防设备电源监控系统简介

ZGN-600消防设备电源监控系统是依据国家标准GB28184-2011《消防设备电源监控系统》严格设计和制造。此系统是集工业计算机技术，通信，抗电磁干扰，数字传感技术及工业现场总线于一体的智能化系统，采用高灵敏度多种信号传感器，对监测的消防设备供电电源进行全天24小时实时自动巡检，监测，通过监测消防设备供电电源的电压，电流及工作状态，判断消防设备电源是否存在中断供电，过压，欠压，过流，缺相等故障，发出声光报警同时记录故障信号。建筑内所有消防设备电源的工作状态，从而有效避免火灾发生时，消防设备由于供电电源故障而无法正常工作的危机情况，最大限度地保障消防设备的可靠运行。

ZGN-600消防设备电源监控系统采用集中供电方式，通过监控器给现场传感器提供DC24V安全电压，有效保证系统的稳定性，安全性。现已通过国家消防电子产品质量监督检验中心，产品型式检验的消防设备电源监控系统。本系统结构简单，安装方便，工作稳定可靠，可广泛用于建筑，军事，厂矿企业，航空航天，医药卫生，铁路运输等行业。

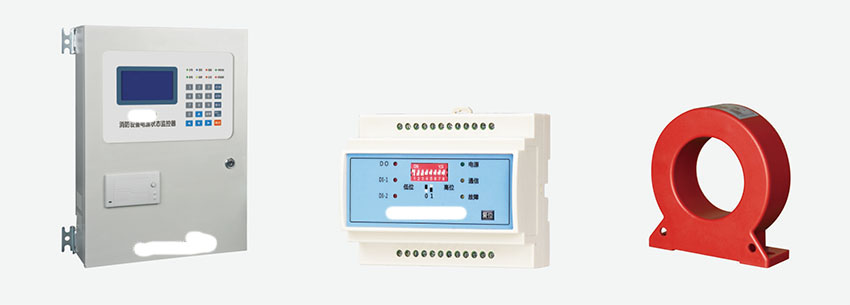

ZGN-600消防设备电源监控系统由消防设备电源状态监控器，电压信号传感器，电压/电流信号传感器，区域分机，上位机，系统监控专用软件及系统总线等部分或全部设备组成。

七、ZGN-600系列消防设备电源监控系统设计应用

1、设计目标

ZGN-600系列系统监测

系统监测到故障后实时报警，及时排除故障隐患，从而有效避免由消防设备电源发生中断供电，过压，过流，缺相等故障引发的消防设备不工作隐患，保证消防设备供电电源的稳定可靠运行。

ZGN-600系列系统设计布局

系统的设计布局可分为全面分级监测或选点覆盖监测两种方法，全面分级纵深覆盖保护可取得最好的监测效果。

2、设计规程

设计一部规定

a.消防设备电源监控系统应通过国家标准GB28184-2011《消防设备电源监控系统》形式检验

b.有消防控制室的场所应设置小凡高深电源监控系统

c.应根据电气线路敷设和应用设备具体情况，确定消防设备电源监控器及传感器的形式与规格

d.大型建筑或建筑采用分散于集中相结合的控制方式，在消防控制中心设置监控主机来接收消防设备电源工作状态及报警信号，实行统一管理监控，显示信息。

e.系统的设置不应影响配电系统的正常工作。

设置范围

a.正常负荷电源，特别重要负荷一级负荷，二级负荷宜设置传感器

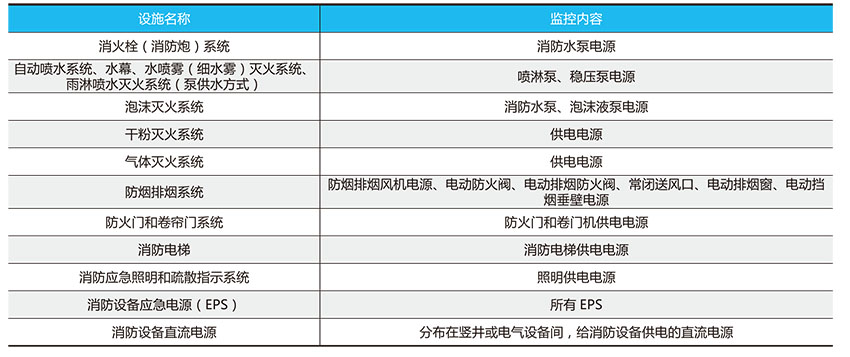

b.消防负荷电源，建筑物内为各类消防设备供电的交流或直流电源，包括主电源和备用电源，应设置传感器，传感器监测的内容包括但不限于下表

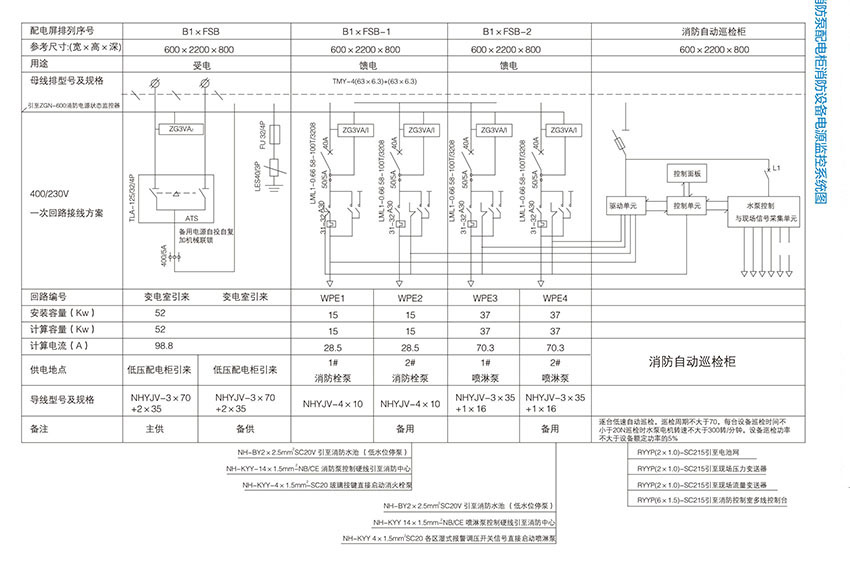

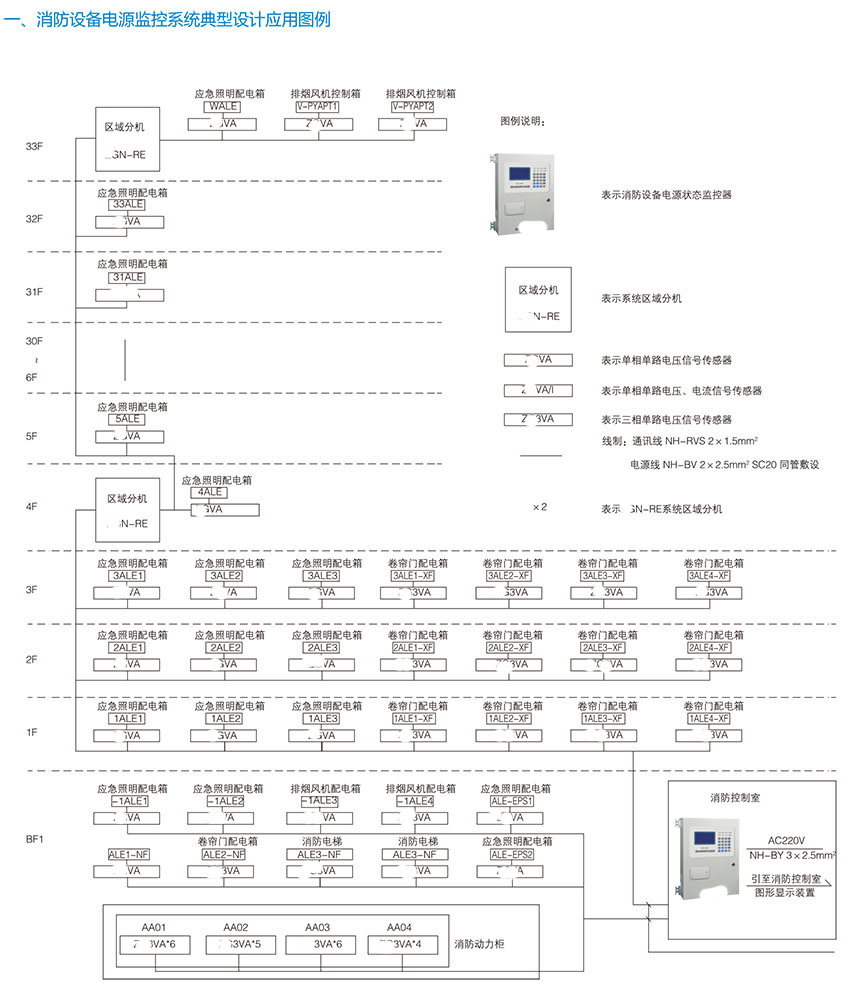

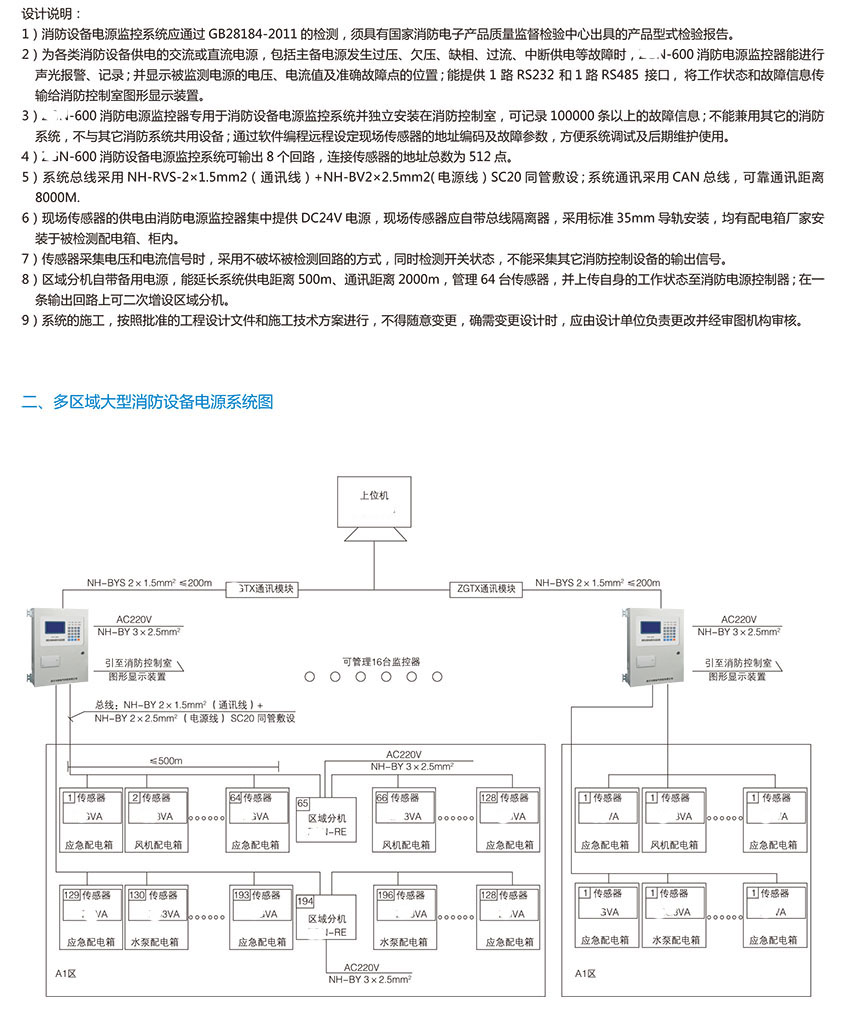

八、ZGN-600消防设备电源监控系统典型设计应用图例

九、ZGN-600系列消防设备电源监控系统施工与安装

1、系统施工

系统的施工：应按照批准的工程设计文件和施工技术方案进行，不得随意变更。确需变更设计时，应由原设计单位负责更改并经图审机构审核批准。

系统布线：应按照批准的工程设计文件和施工技术方案进行，不得随意变更，确需变更设计时，应由原设计单位负责更改并经图审机构审核批准

a.应符合现在国家标准GB50166《火灾自动报警系统施工与验收规范》的要求

b.系统总线敷设后，应对每条回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ

c.同一工程中的导线，应根据不同用途选择不同颜色加以区分，相同用途的导线颜色应一致，电源线正极为红色，负极为蓝色或黑色

d.系统总线采用通信先NH-RVS-2*1.5mm²+电源线NH-BV-2*2.5mm²，穿SC20铜管敷设。

2、监控器及区域分机安装

a.监控器及区域分机壁挂安装时，其底边地面高度宜为1.3m~1.5m，其靠近门轴的侧面距离不应小于0.5m，正面操作距离不应小于1.2m落地安装时其底边宜高出地面0.1~0.2m。

b.引入监控器及区域分机的电缆或导线，电缆芯线和所配导线的端部均应表明编号，并与图纸一致，字迹清晰不易褪色。

c.监控器安装在消防控制室，区域分机安装在强电竖井内。

3、信号传感器安装

a.信号传感器输出回路连接线，应使用截面积不小于1.0mm的铜芯导线，并应留有不小于150mm的余量，其端部均应表明编号，并与图纸一致，字迹清晰不易褪色。

b.所有信号传感器均由配电柜成套成家安装与相应被监控电源的配电柜（箱）内。

c.信号传感器的安装不应皮肤癌被监测路的完整性。

d.传感器采用35mm标准导轨安装。

4、系统调试指导

应由建设（监理）单位组织施工单位具体实施，应在施工安装结束并在质量验收合格后进行，系统调试负责人必须由本公司专业技术人员担任。

a.对设备的规格，型号，数量，备用备件等按设计要求检查验。

b.对于系统线路出现错线，开路，虚焊，短路，绝缘电阻小于20MΩ等问题，应采取相应的处理措施。

c.应先分别对信号传感器和监控器等逐个进行通电检查，确定无故障报警，自检通过后方可进行系统调试。

d.将所有经过调试合格的各项设备按系统设计连接组成完整的消防电源监控系统，观察并记录所监控电源的实时工作状态信息。

e.系统在调试无故障后，开始系统的试运行。
