4001-366-883一、产品简介：

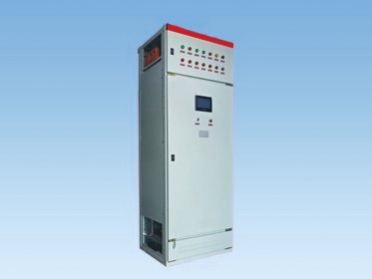

ZQ-XFXJ型微机智能消防自动巡检成套控制设备是本公司自主研发的固定消防专用议备．符合 《 中华人民共和国公共安全行业标准 》GA3.02标准要求，同时符合中华人民共和国国家标准 《 消防给水及消火栓系统技术规范 》。产格按照国家 《 固定消防给水设备的性能要求和试验方法 》 设计、制造。产格执行ISO9001:2008质量管理认证体系，确保产品质量。
消防给水控制设备是固定消防供水系统的必备部分，消防联动报警系统等各种消防设备对火情的判断直至给出报警，最终还是要依靠消防控制设备启动消防水泵完成灭火为根目的。但目前消防设备的特点是，平时不用，甚至长期不用，由于消防设备长期不用造成的消防水泵锈蚀，锈死，消防水泵控制柜的元器件故障及其他消防系统设备故障现象十分普遍（据公安部门的调查统计80%以上的建筑存在消防设备不能正常使用问题），延误火灾发生时的最佳灭火时机和人们逃生时机，给国家和人民的生命财产安全造成了极大的损失。
针对上述现象，根据公安部部制定的消防给水没备行业标准，中华人民共和国国家标准 《 消防给水及消火性系统技木规范 》 我公司研发了 ZG -XFXJ 型微机智能消防自动巡检成套控制设备。改产品的投入使用解决了目前消防设备的各种易出现故障，完全实现了消防设备在无人值守的情况下的安全可靠运行，确保消防设备系统工作正常，使消防设备真正做到了“养兵千日、用兵一时”的高可靠功效。

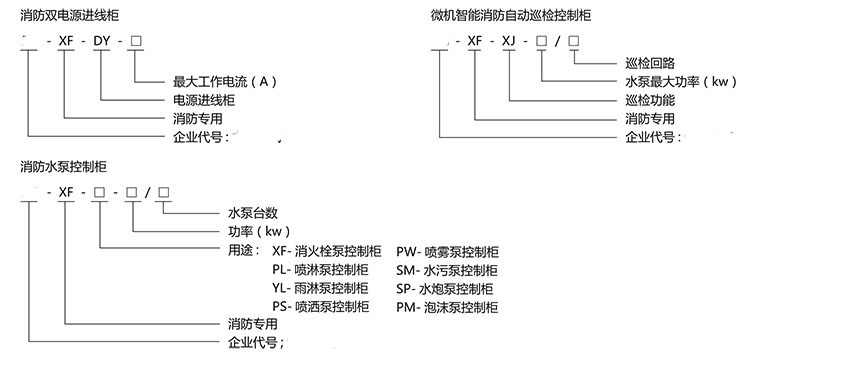

二、型号及含义
三、功能描述
A型：水泵低速自动巡检，设备故障时现场声光报警。
B型：水泵低速自动巡检，消防双路电源和消防水泵控制柜的电气回路自动巡检，设备故障时现场声光报警。
C型：水泵低速自动巡检，消防双路电源和消防水泵控制柜的电气回路自动巡检，设备故障时现场声光报警，人机对话（用户可自行修改设备参数，查询设备运行状态等），短信报警，故障信息记录，故障信息打印，故障信息远传，远程控制。
D型：除具备C型设备性能外，具有消防排烟风机，电动阀门，空压机，污水泵等消防设备的全面自动巡检，巡检柜应急电源及泵房照明。
四、工作原理
消防水泵定期自动低速巡检
目的：防止消防水泵锈蚀及锈死现象发生和电机除潮，保证接到启动命令时设备能立即正常运行。
特点：a启动功率小，不会对电网造成冲击，不会影响电网安全。b不给消防水管网加压，不会影响官网系统安全，不改变给水管网设计。
自动巡检时消防水泵从0转速开始启动，平缓运行到300r/min左右的速度，水泵正要出水和不出水时的状态运行10分。巡检周期出厂设定为2天/每台泵10min（带人机对话功能的设备用户可自行设定，但最长周期不宜超过7天）。
消防双电源进线柜自动巡检，巡检周期出厂设定为次/15天，双路电源定期切换运行，检测主、备用电源的正常性。
消防水泵控制柜自动巡检，巡检周期出厂设定为次/15天，自动巡检时，电路巡检执行器对消防水泵控制柜一次回路中的主要元器件给出不大于2S的脉冲动作信号，逐一检查该器件的动作状态，同时对二次回路中的元器件检测，监测电源，电压，电流，缺相，短路，绝缘组值，耐压值等。
其他消防设备自动巡检特点：
a.消防排烟风机自动巡检，检测风机运行状态的正常性。
b.空压机自动巡检，检测空压机工作状态的正常性。
c.污水泵自动巡检，泵房长期无污水排出的情况下防止污水泵锈蚀及锈死现象发生，用时无法正常运行，造成泵房大量积水，损毁设备。
d.电动阀门巡检，定期出书开启，关闭命令监测运行状态。
e.微机智能消防自动巡检控制柜具备自检功能，出现故障时自动反馈报警信号。
用户可任意选订巡检各自系统设备的功能
用户可任意设定各自系统设备的巡检周期
正在巡检时接到消防命令立即转换到消防工作状态运行
消防主泵故障时，即时自动开启备用泵
消防水池液位报警功能，低水位自动报警，超低水位自动停机，恢复水位自动开机
节能：巡检功耗极低，仅是额定功率的2%左右。
故障报警：
a自动巡检时当设备出现了故障，巡检柜自动现场声光报警。
b同时把故障信息远传至消防中控室（需中控室具备接收信号的条件）
c同时会发送手机短信报警（最多可预设20个手机号码，额由用户自行设定或修改）
图像显示，故障记录
a设备平时显示运行信息并记录，自动巡检发现故障时自动显示故障信息。
b同时将故障信息存储，可存储两万条以上故障信息，并可用U盘下载备份，作为设备运行历史记录查询
c故障记录为掉电保持型，设备停电或检修时历史记录不会丢失。
d自动巡检发现故障时自动打印故障信息。
设备具有RS485标准接口，预留楼宇监控接口可与消防中控室联网，数据远程传输和遥控。
远程网络故障诊断及数据维护和功能升级。
注：以上功能非设备基本功能，用户选用A型，B型，C型产品时部分功能不能实现。
五、成套设备材料选用说明
元器件：
低压器件为：ABB、施耐德、西门子等知名品牌（可依据用户要求选用）
柜体材质为：静电、环氧漆涂层冷轧钢板，厚度2mm，防护等级为IP21~IP68（一般为IP21，可依据用户要求选用）。
辅料：为合资或国产知名品牌。
六、消防数字巡检装置性能
具有人机对话功能对话界为汉化，图表清晰易识别，便于操作。
智能数字巡检装置具有以下基本巡检功能。
采用微机控制技术，技术领先，安全性高。
能监测电源欠压，过电压，欠流，过流，缺相。
具有过负载，短路，启动异常及故障报警功能。
储存故障的条数满足GA30.2标准，能储存150条易商通故障信息记录。
具有低频低速自动巡检功能，保证消防水泵不锈蚀。
巡检时接到消防命令会立即停止巡检瞬间启动消防泵
消防泵按消防方式逐台启动运行，每台泵运行时间不少于2分钟。
巡检中发生的故障应有声光报警，具有故障记忆功能的设备，记录的故障的类型及故障发生的时间的等，应不少于5条故障信息，其显示应清晰易懂。
消防泵变频方式运行的设备变频故障时，遇消防报警消防泵应自动转工频方式投入消防。
巡检周期及巡检时间能按需设定，满足现场需要。
设备应具有自动和手动巡检功能，其自动巡检周期应能按需设定。
满足消防要求，具有完善的消防接口。
具有上位电话报警功能（定制）
设备预留RS485通信接口，可完成对楼宇自控的运行状态远传（定制）。
具有巡检时故障参数打印功能（定制）。
ZQ-XFXJ消防巡检控制柜显著特点消防自动巡检控制柜实现独有模糊逻辑控制程序设计以自动巡检方式，使消防水泵定期运转，避免锈死现象。ZQ-XFXJ消防巡检控制柜拥有低频无压自动巡检技术，消防巡检时不对水管网增压，可任意设定自动巡检周期，几小时至数百小时进行消防的巡检，消防巡检时能耗仅为额定功率的2%左右。消防巡检控制柜以消防运行方式运行时，没有防超压装置，消防事件发生时，消防自动巡检控制柜立即终止巡检，以工频启动水泵，若主泵发生故障时，自动开启备用泵。
ZQ-XFXJ消防巡检控制柜可与消防中心联网，也可实现消防巡检数据远传，消防巡检遥控，也可实现消防巡检的热备双控系统（可选），或系统状态远距离计算机实时图像显示。
七、消防型消防巡检装置设计依据
中华人民共国公安部GA30.2~2002
前言：本部分的全部技术内容为强制性
GA30《固定消防给水设备的性能要求和试验方法》分为五个部分
第1部分：消防气压给水设备
第2部分：消防自动恒压给水设备
第3部分：消防增压稳压给水设备
第4部分：固定消防泵组给水设备
第5部分：气体顶压消防给水设备。
八、消防泵长期处于非运行状态的设备应具有巡检功能，应符合下列要求
设备应具有自动和手动巡检功能，其自动巡检周期应能按需求设定。
消防泵按消防方式逐台启动运行，每台泵运行时间不少于2min。
设备应能保证在巡检过程中遇消防信号自动退出巡检，进入消防运行状态。
ZQ-XFXJ系列消防给水设备自动巡检试水监控系统时由主回路监测及熊爱芳水泵低频低压试水两部分组成，能完成对主控回路监测及水泵的低频自动试水。主回路监测时，主控单元智能控制器输出指令，逐一对主回路断路器，接触器进行检测，所有检测返回信号返回到智能控制器。主回路监测完成后，主控单元智能控制器发出下一个试水指令，依次对消防水泵进行低压试水，出水口的压力和流量值经过计算后与预先设定的水泵性能参数比较，如果低于正常工作下线，发出光报警，显示屏弹出告警信息。同时完成故障上传，通知相关值班人员进行检修，确保消防设备万无一失。
消防给水设备为什么需要巡检？
消防给水设备是消防系统的重要组成部分，无论消防联动报警系统还是各种自动消防控制设备对灾情的判断直至给出报警，最终还是要以启动消防给水设备为根本目的之一，即启动消防水泵。
如今各类消防给水设备普遍存在着一个问题，在建筑物发生火灾时有相当多的消防水泵在接到启动不能启动，延误了灭火最佳时机，给国家财产和人民的生命安全造成极大的损失，造成上述现象的主要原因就是消防水泵在平时无灾情时是不启动的，随着时间的推移，在泵房潮湿的环境下水泵内部泵轴荷叶出现锈死现象。
针对上述情况，有必要对水泵机组进行周期性的巡检以保持水泵的机械性能和电气性能始终处理良好状态，这种巡检手段可以从根本上解决水泵锈死的问题，使消防设备养兵千日用兵一时成为真正的现实。
为咯弥补消防泵长期闲置不用，因生锈等原因造成不能启动对策难题，中华人民共和国公共安全标准中关于“消防自动恒压给水设备的性能要求和实验方法（GA3.02）第五章中规定，消防泵长期处于非运营状态的设备应具备巡检功能”。
ZQ-XFXJ型消防智能数字巡检装置为本公司自主开发的具有独立知识产权的消防自动巡检装置，该设备具有回路巡检及消防设备无压巡检两部组成，可完全对主控回路及水泵的低频自动巡检，巡检时系统不增压，巡检时智能巡检控制器输出指令，停止双电源的运行，由于智能化巡检控制器电源取自于电源的上口，此时停止双电源并不影响对巡检控制器的供电。ZQ-XFXJ智能巡检控制器输出巡检指令逐一对主回路接触器进行巡检，巡检返回信号取自于接触器的主辅助触点，反馈信号时间允许值不大于2S，主回路巡检完成后。ZQ-XFXJ巡检控制器会发生下一个巡检指令，。该装置接到巡检指令后会依次对消防水泵进行无压巡检。巡检时电机转速较低，系统不会产生水压，整个巡检过程中设备接到消防命令ZQ-XFXJ智能巡检控制器会立即发出停止巡检的指令，瞬时启动消防泵完成消防任务。如巡检过程中动作异常，控制器会记录，发生故障的支路号及故障类别，并发生声光报警，同时完成故障的上传（可传至消防中控室或值班室）通知有关值班人员进行检修，确保消防设备万无一失。

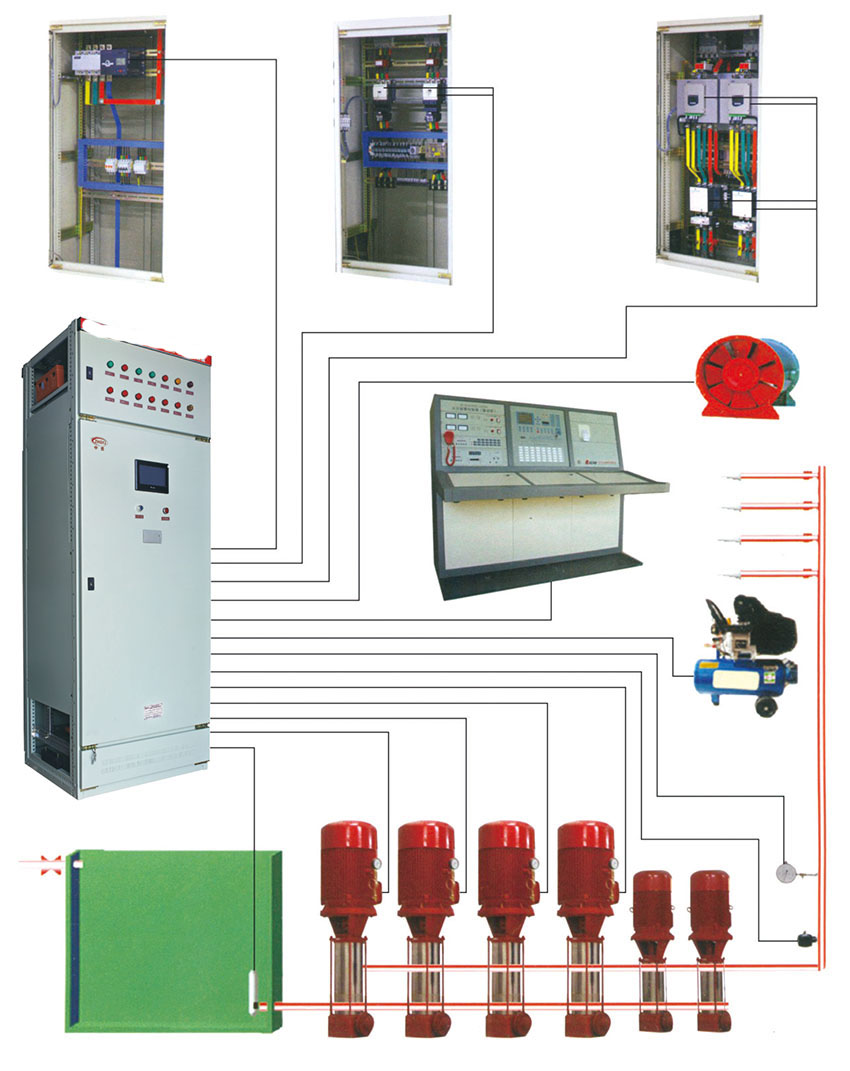

系统图：

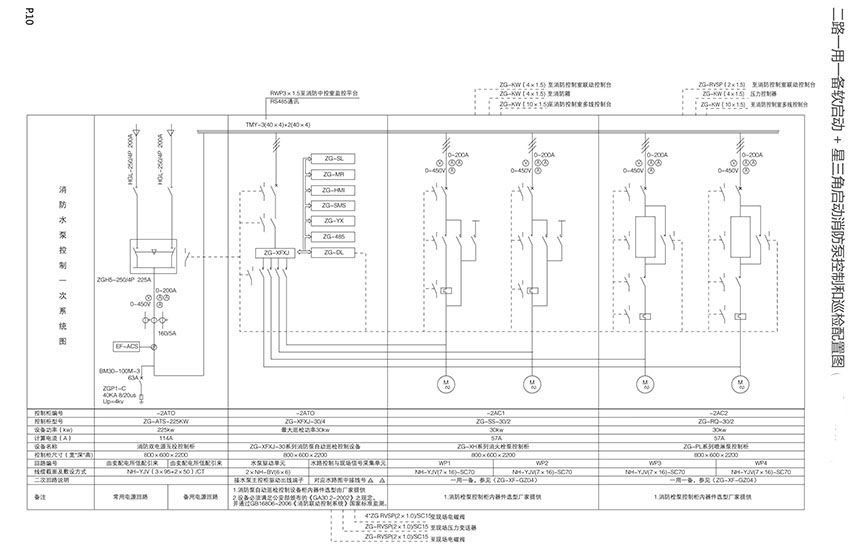

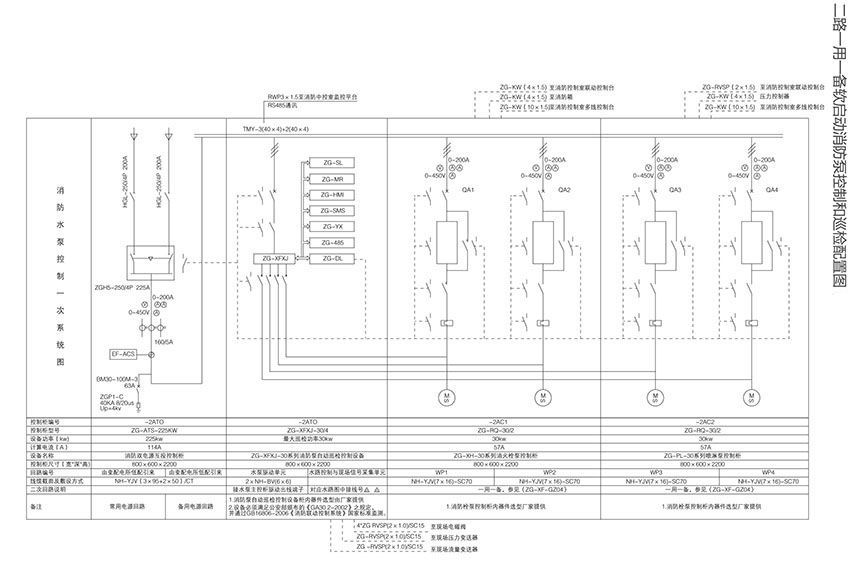

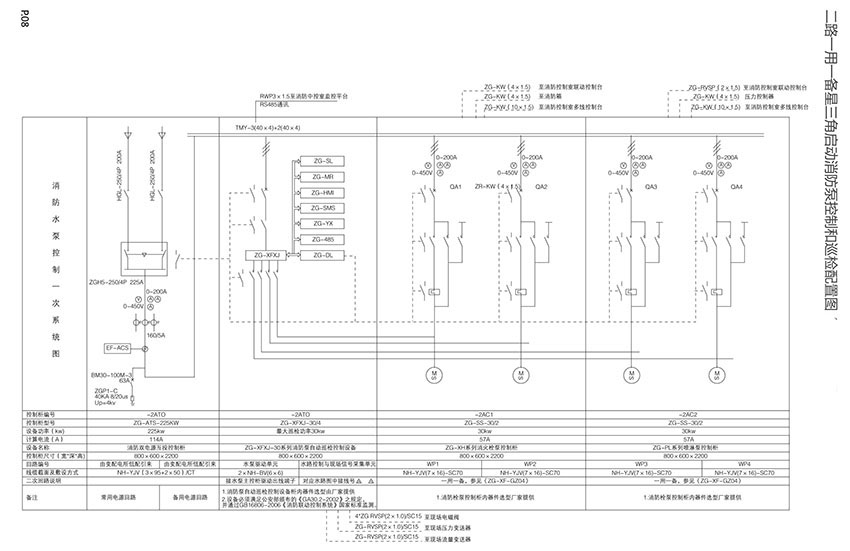

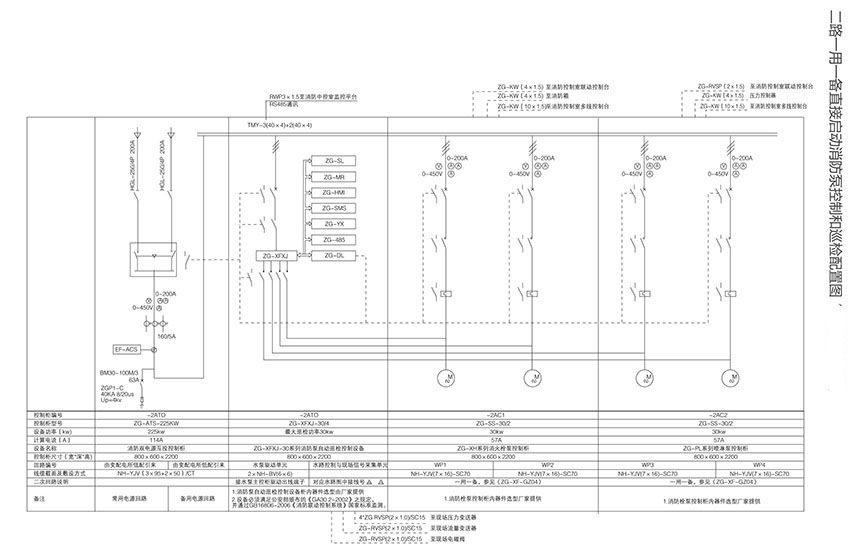

技术图纸:
