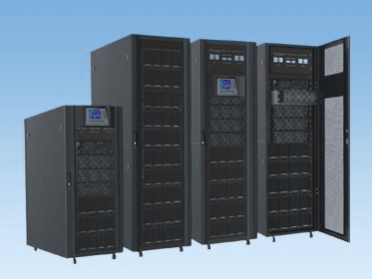

UPS在线式工频系列不间断电源

产品原理：

本系列不间断电源拥有真正的在线式实（ONLINE）正弦波设计结构，能完全发控出在线式UPS的高可靠有效率等功能，带有输出隔离变压器，具有输入端欠压，过压保护，输出端欠压，过载，短路保护，本系列不间断电源的工作稳定性高，杂波过滤，带负载能力强，并具备完善的保护功能，专门设立的静态转换开关可提供无中断的供电转换，电脑界面监控（可选）。

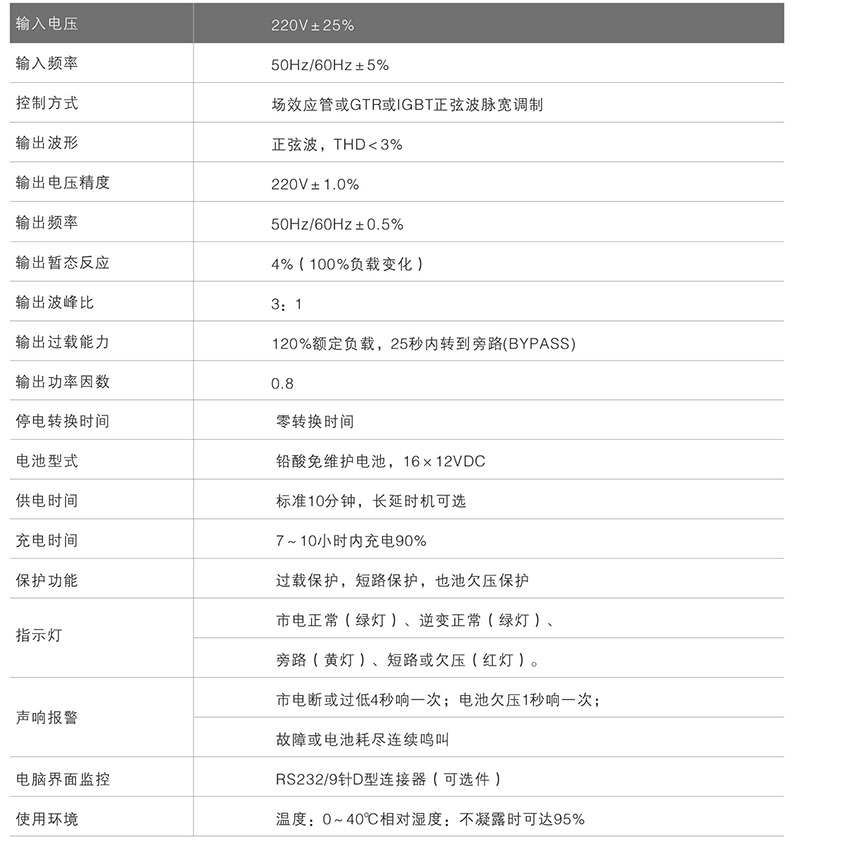

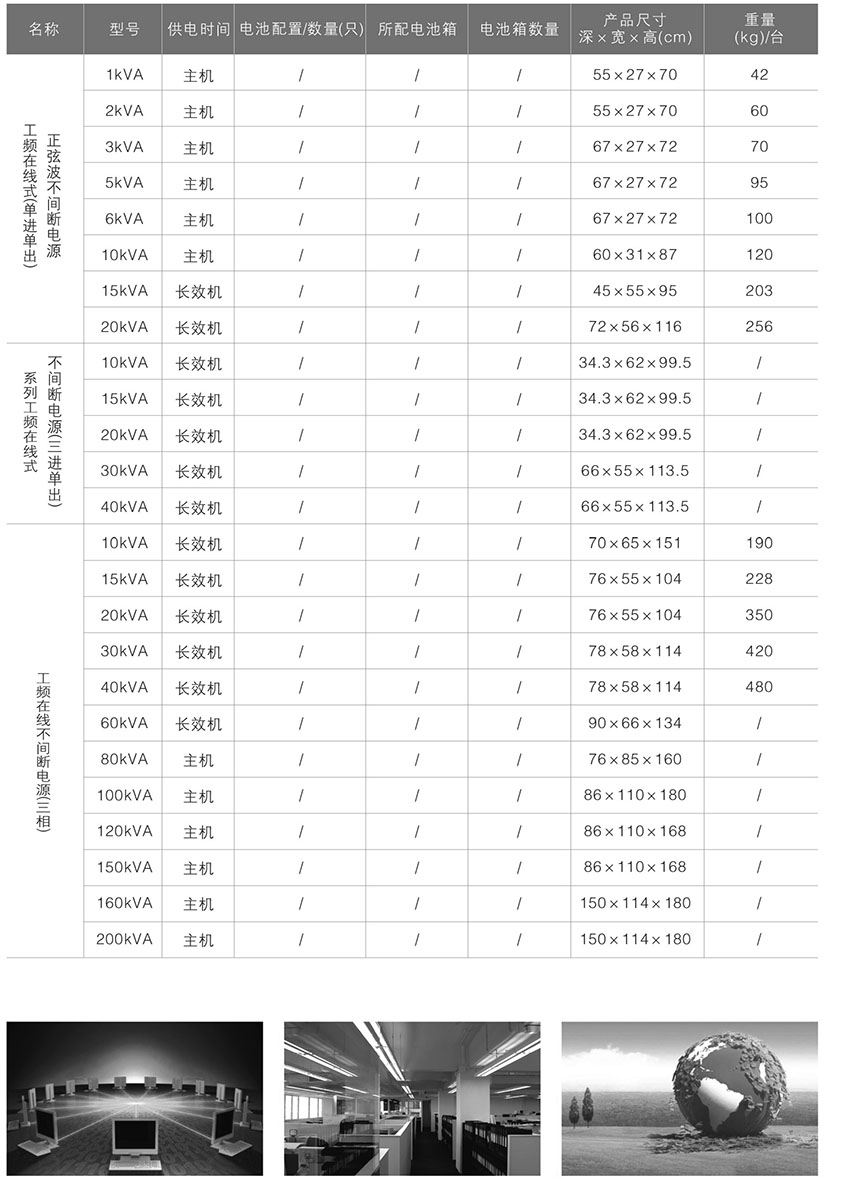

主要技术参数：

选择EPS容量计算方式：

1、ZG（YJ）-D系列用于带应急照明负载时

a.当负载为电子镇流器日光灯，EPS容量计算方法，EPS容量=电子镇流器日光灯功率和X1.1倍。

b.当负载为电感镇流器日光灯，EPS容量计算方法，EPS容量=电感镇流器日光灯功率总和X1.5倍。

c.当负载为金属卤化物灯或金属钠灯，EPS容量计算方法，EPS容量=金属卤化物灯或金属钠灯功率总和X1.6倍。

2、ZG（YJS）-D系列三相EPS用于带混合负载时，EPS容量计算方法

A.当EPS代多台电动机且都同时启动时，则EPS的容量应遵循如下原则

EPS容量=带变频启动电动机功率之和+带软启动电动机功率之和X2.5倍+带星三角启动电动机之和X3倍+直接启动电动机之和X5倍

B.当EPS带多台电动机且部分别单台启动（不是同时启动），则EPS的容量应遵循如下原则，EPS容量=各个电动机之和，单必须满足以下条件

a上述电动机中直接启动的最大单台电动机功率是EPS容量的1/7

b星三角启动的最大的单台电动机功率1/4

c软启动的最大的单台电动机功率是EPS容量的1/3

d变频启动的最大的单台电动机功率不大于EPS的容量

e如果不满足上述条件，则应按照上述条件中的最大数调整EPS的容量，电动机启动时的顺序应为直接启动在先，其次是带星三角的启动，带软启动的启动，最后是带变频的启动。

C.当用ZG（YJS）-D系列EPS带混合负载时，EPS的容量应遵循如下，EPS容量=所有负载总功率之和，但必须满足以下条件，若不满足以下条件，则按照其中最大的容量来确定EPS的容量。

a负载中直接同时启动的电动机功率之和是EPS容量1/7

b负载中星三角同时启动的电动机功率之和是EPS容量1/4

c负载中有软启动同时启动的电动机功率之和是EPS容量1/3

d负载中有变频同时启动的电动机功率之和不大于EPS的容量

e同时启动的电动机当量功率之和不大于EPS的容量

D.电动机功率当量=直接且同时启动电动机的功率之和X5倍+星三角且同时启动电动机的功率之和X3倍+软启动且同时启动电动机的功率之和X2.5倍+变频器且同时启动电动机的功率之和。若电动机前后启动时间相差大于1分钟均不视为同时启动。同时启动的所有负载（含非电动机负载）的当量功率之和不大于EPS容量，同时启动的所有负载的功率之和=同时启动的非电动机负载总功率之和X功率因数+电动机的当量功率。

3、用ZG（YHS/P）系列带负载时，EPS容量计算方法

a.EPS容量=所带电动机功率容量，以上所述EPS容量均指EPS标称额定容量(KW)。
