4001-366-883一、余压监控系统的前景
1、该系统是完全参照2018年8月1日起实施《建筑防烟排烟系统技术标准》GB51251-2017中的3.4.4、5.1.4条款。
2、全国所有的甲级建筑设计院以将该系统纳入正压送风系统的必须配套系统。
二、余压监控系统设计依据及规范摘录
GB50016-204《建筑设计防火规范》
8.5.1建筑的下列场所或部位应设置防烟设施
1.防烟楼梯间及前室
2.消防电梯间前室或合用前室
3.避难走道的前室，避难层（间）
GB51251-2017《建筑方烟排烟系统技术标准》（2018男8月1日起实施）
3.4.4机械加压送风量应满足走廊前室至楼梯间的压力呈递增分布，余压值应符合下列要求：
1.前室，封闭避难层（间）与走道之间的压差应为25Pa~30Pa
2.楼梯间与走道之间的压差应为40Pa~50Pa
3.当系统余压值超过最大允许压力差时应采取泄压措施
5.14机械加压送风系统宜设有测压装置及风压调节措施
国家减灾标准设计图集07K103-1《建筑防排烟及暖通空调防火设计》
GB50016-2016《建筑设计防火规范》（具体系统设计条款目前仍执行）
GB50045-95《高层民用建筑设计防火规范》（2015年版）（具体系统设计条款目前仍执行）
三、余压监控系统简介
针对各类机械加压送风系统的特点，中启电气公司研发的余压监控系统，是集工业计算机技术，通讯，抗电磁干扰，数字传感器及消防二总线于一体的职能化系统，采用高灵敏度压力信号传感器，24小时实时自动巡检并集监控区域压力变化等工作状态，对超压等故障发出报警信号并记录。当防烟楼梯间或前室余压值达到超压监控值时，余压探测器发出报警信号，余压控制器打开加压风机风管上的电动旁通阀泄压，余压回落到正常区间值后，余压探测器发出信号，余压控制器关闭旁通阀，通过控制风阀驱动器的开启角度来保持余压值稳定在规范要求的区间值内，系统具有实时性，数字化，智能化，自动化连续监控的特点。
余压监控系统由余压探测器，余压控制器，风阀驱动器，气管，系统监控专用软件等部分或全部设备组成，系统安装方便，结构简单，在出厂前严格通过20小时的高温老化，工作稳定可靠，完全满足并高于GB51251《建筑防烟排烟系统技术标准》，GB50016《建筑设计防火规范》和GB50098《人民防空工程设计防火规范》等相关国家标准中的功能需求。
四、产品特点
完全满足并高于国标GB51251《建筑防烟排烟系统技术标准》及1.GB50016《建筑设计防火规范》等相关国家标准中的功能要求。
2.与余压探测器之间采用消防二总线通讯及供电，仅使用NHRVS-2X1.5mm平分通信线，500米类并联（T接）连接管理128台余压探测器，，节省施工和线缆成本。
3.采用集中供电方式，给余压探测器提供DX24V安全电压供电，确保系统稳定和人身安全
4.实时监控所有被监测区域的压力工作状态和故障报警信息，并将工作状态和超压报警信息上传给消防控制室的监控器。
5.精准持续控制电动旁通泄压阀的开、闭角度，控制余压值在规范要求的区间值内。
6.与监控器配接，灵活构建大容量余压监控系统，适应建筑应用需求。
五、产品优点
1.可监控疏散通道上的余压，以PIO控制方式控制泄压阀，调节余压在安全范围内；
2.向控制主机反馈现场工作状态，联动余压传感器调节泄压阀；
3.现场就地使用消防电源作为工作电源，可以灵活构建大容量余压监控系统；
4.每个回路可带载128只余压传感器；
5.可以持续调节泄压阀的开启角度；
6.多种安装方式适用于不同的疏散方式
7.响应时间快（0.5秒）

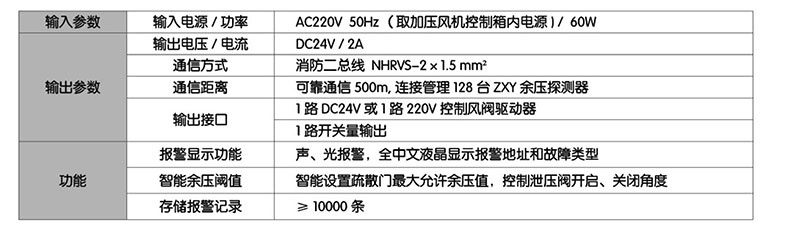

六、技术参数
七、余压监控系统设计必要性
建筑发送火灾时，防烟楼梯间，避难走道及前室，是人员撤离的生命通道和消防人员进行补救的通行走道，必须确保其防烟性能要求。从防烟角度讲，机械加压送风系统的余压过低不利于防烟，因此余压越高越好。但由于疏散门的方向是朝疏散方向开启，而加压送风作用方向与疏散方向恰好相反，若余压过高则会导致楼梯间和前室，前室和走道之间疏散门两侧差压大而导致门无法正常开启的情况，影响人员疏散和消防人员施救。显然，加压送风系统的设计，首先应建立在安全疏散的基础上。
目前加压送风系统本身，没有能力来判断加压区是否保持一定的压力，或加压区泄露过大，压力达不到标准，起不到防烟作用，或因压力过大而造成疏散门阻塞，而如何能及时探测加压区压力状况，以调整加压送风量，使楼梯间和前室保持相对稳定的余压是一个关键问题。因此设置余压监控系统，是保证加压送风系统在火灾中完美使用的必然选择。
设计安装余压监控系统，可有效解决疏散门两侧差压过大而导致门无法正常开启的故障，保证疏散通道的安全畅通，使加压送风系统处于合理，有效的工作状态，为在火灾情况下人员的疏散和营救提供有力的保障。
八、技术方案论证
机械加压送风系统作为防烟楼梯间与前室(合用前室）的重要防烟设施正在被国内外各种建筑项目广泛使用。在火灾发生时,疏散通道的压力应按以下顺序排列：楼梯间压力>前室压力>走廊或室内压力。规范要求火灾启动机械加压送风时楼梯间与走廊压差控制在40~50Pa之间;前室合用前室消防电梯前室封闭避难层(间)与走廊之间的压差控制在25~30Pa之间。
楼梯间与走廊压差之所以要大于前室与走廊压差并保持在规定的范围内,主要是因为火灾时既要有一定的压差阻止烟气扩散，又不能过大造成前室和楼梯间的门难以打开。
中华人民共和国国家标准《建筑设计防火规范》(GB50016-2014),相应条文规定如下:
8.5.1建筑的下列场所或部位应设置防烟设施
1.防烟楼梯间及其前室；
2.消防电梯间前室或合用前室；
3.避难走廊的前室、避难层(间)。
《高层民用建筑设计防火规范》(GB50045-95)(2005版)的有关规定:
8.3.1下列部位应设置独立的机械加压送风的防烟设施。
8.3.1.2采用自然排烟措施的防烟楼梯间,其不具备自然排烟条件的前室。
8.3.7机械加压送风机的全压,除计算最不利环管道压头损失外,尚应有余压。其余压值应符合下列要求:
8.3.7.1防烟楼梯间为40Pa至50Pa。
8.3.7.2前室、合用前室、消防电梯间前室、封闭避难层(间)为25Pa至30Pa。
2018年8月1日起实施《建筑防烟排烟系统技术标准》GB51251-2017对防烟楼梯间及电梯前室余压值进行了明确规定：
3.4.4机械加压送风量应满足走廊至前室至楼梯间的压力呈递增分布,余压值应符合下列要求:
1.前室、封闭避难层(间)与走道之间的压差应为25Pa~30P；
2.楼梯间与走道之间的压差应为40Pa~50Pa；
3.当系统余压值超过最大允许压力差时应采取泄压措施。最大允许压力差应由本规范第3.4.9条计算确定。
5.1.4机械加压送风系统宜设有测压装置及风压调节措施。
建设部2007年9月1日颁布的《建筑防排烟及暖通空调防火设计》图集中有推荐方案，结合设计标准对原方案进行了完善，形成了疏散通道余压监控系统。

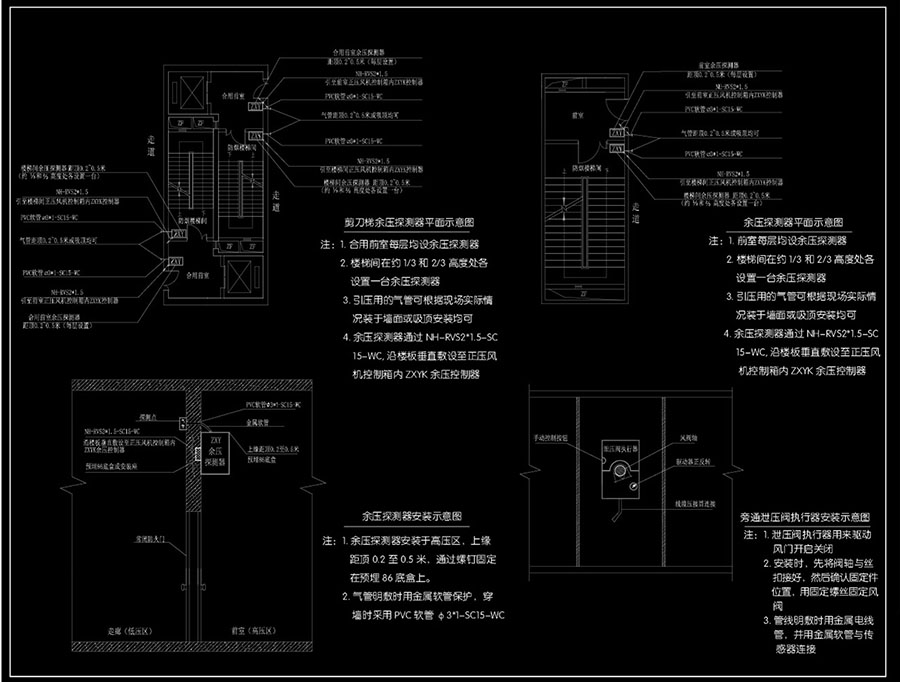

九、余压监控系统设计图例

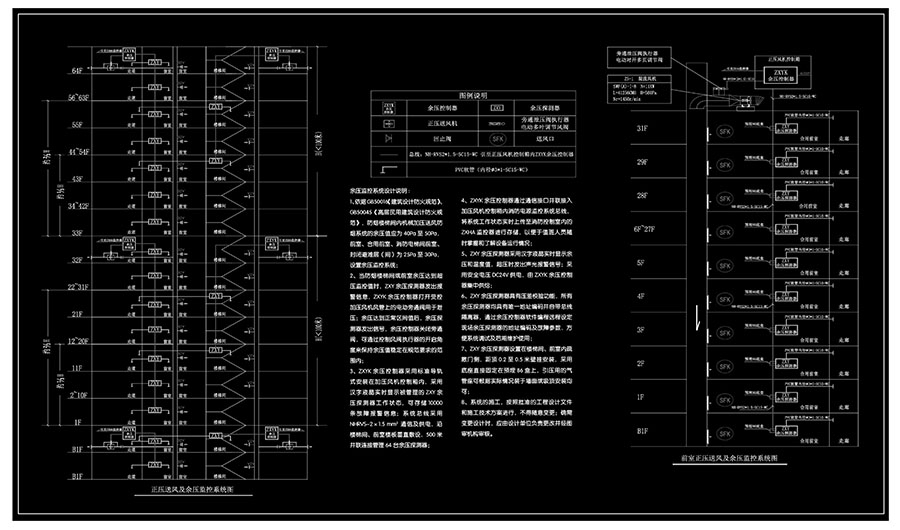

正压送风机控制箱及余压监控系统设计图例
