消防应急照明和疏散指示系统

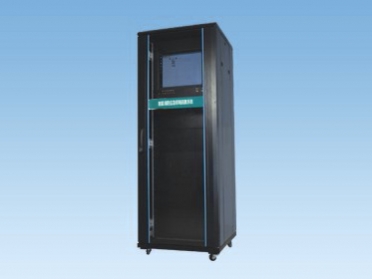

ZQ-C-01A消防应急疏散智能监控系统具备的功能

一、设计概述

中启智能应急照明和疏散指数系统是智能网络技术，将建筑内部的所有消防应急标志灯具和消防应急照明灯具组成一个智能网络系统，在发生火灾时，可根据火灾发生的地点，经过系统内软件的数学计算公式生产疏散方案，智能的为建筑物内不同地点的人群只是最佳逃生路线，最大限度的避免伤亡，是目前世界上最先进的公共建筑区域应急逃生指示系统。

二、系统特点及组成

1.系统采用集中供电智能（消防）应急疏散照明系统，系统有智能控制主机，消防灯具专用应急电源，应急照明分配电装置，集中电源集中控制型消防应急标志灯具，集中电源集中控制型消防应急照明灯具等组成。控制器主机设在消防控制中心。

2.本集中控制试点是监控智能（消防）应急疏散照明系统，要求保证系统所有设备灯具受到监控，以使火灾发生时能够确保提供快速可靠的照明。

3.所有未端灯具光源均采用高亮度LED专用灯具，符合《建规》与《高规》中的规定。

4.每台控制器主机，消防灯具专用应急电源，应急照明分配电装置均分配唯一地址，未端灯具均带独立的地址码并自带传感器，能够保证其唯一可识别性及可控性，能够满足日常管理及火灾疏散方案的不同控制要求。

5.未端灯具本体里面均不带电池，以便能够减少后期维护的工作量，降低维护难度，同时消防应急灯具专用应急电源能够自动监控电池组状态，并自动实现充放电管理，以延长系统整体应急电源的使用寿命，并降低电源（蓄电池）维护成本。

6.系统采用集中供电，有良好的维护可测性，并有效降低维护成本。

7.系统供电主干线路采用高压供电（AC220DC216），确保具有良好的供电范围。系统应急照明分配电装置设备正常工作电流均取自各个应急照明分配电装置所在的设备间内本区域应急照明（或以经济电源）配电箱出线回路，备用电源（即应急电源）取自消防灯具专用应急电源。

8.所有产品均通过国家权威部分的认证，符合GB17945-2010标准，并通过实际工程运行验证稳定可靠。

9.系统应急事件满足规范要求。

三、系统基本功能

1.日常管理OFF/ON程序采用二次编程方法由业主定

2.监控主站系统自动对下层设备灯具进行实时监控，发生故障时可发出声光报警，声故障可手动消除，光故障必须排除故障后解除

3.强迫点灯，火灾信号输入，全系统灯具均归人强迫点亮状态。

4.紧急疏散程序方案，需要时可统一根据火灾信号对标志灯进行编程，对危险区域的楼梯出口灯关闭，指向危险区域的应急标志灯箭头调整，灯具具有频闪功能，吸引人们视觉注意，引导人们安全快速的逃离危险区域。

5.系统持续主电工作48小时后每隔30天能自动由主电工作状态转入应急工作状态，然后自动恢复到主电工作状态，备电持续时间30S~120S，由此保证在火灾发生前系统及每一个灯具均是处于完好状态，系统持续主电工作每隔一年能自动由主电工作状态转入应急工作状态并持续至放电终止，然后自动恢复到主电工作状态，且不小于30分钟。由此保证在火灾发生前系统及每一个灯具均处于完好状态。

四、消防联动可采用以下两种方式之一实现

1.采用干结点模式，FAS按建筑物内所有防火分区提供的着火信号为一个对应联动结点给ZQ-C-01A系统、

2.采用RS232接口标准Modbus协议模式有FAS按建筑物内所有防火分区提供的着火信号为一个对应联动结点给ZQ-C-01A系统。

五、施工注意事项

1.本系统内部的供电主干线缆（消防应急灯具专用电源与应急照明分配电装置）采用WDZN-BYJ-2*3敷设。

2.本系统内部的通讯线（控制）主干线缆（主控器和分配电装置之间）采用WDZN-RVS-2*1.5敷设。

3.应急照明分配电装置出现（通讯线）采用WDZN-RVS-2*1.5敷设。

4.集中电源集中控制型消防应急地埋灯具采用防水线材，JHS-2*2.5-SC20穿铜管敷设。

六、ZQ-C-01A消防应急疏散智能监控系统监控界面

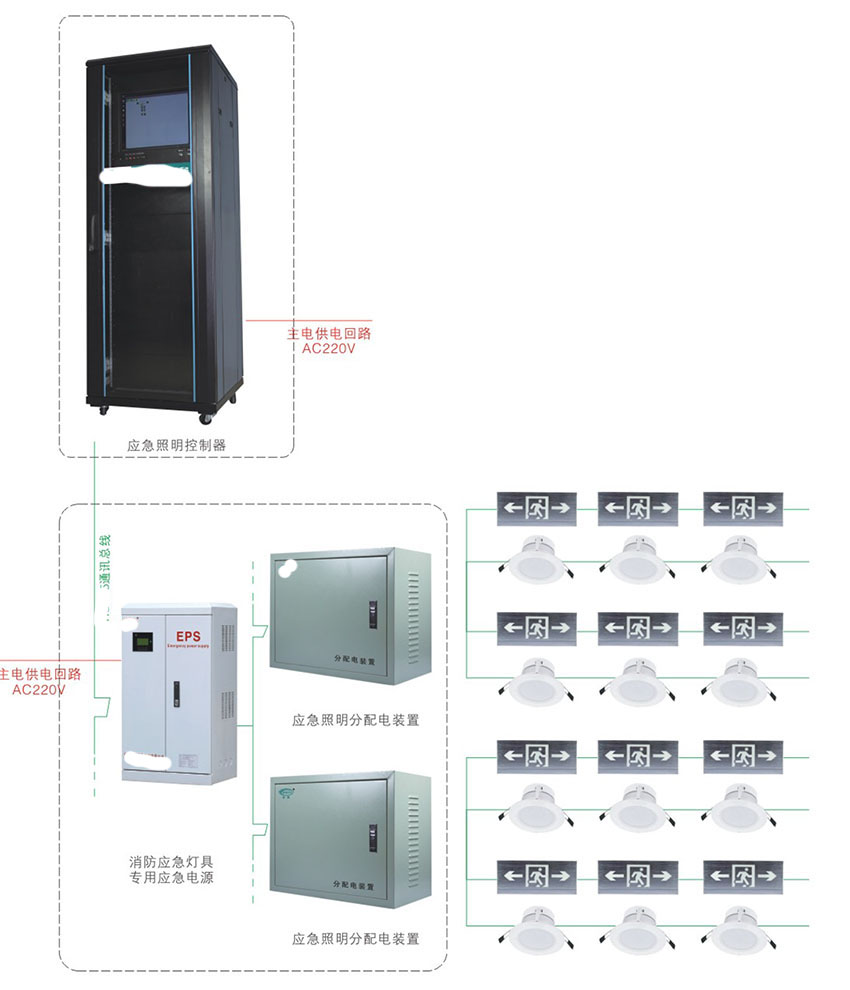

七、集中电源控制型消防应急照明和疏散指示系统介绍
